4° > Chap E6 : La sécurité en électricité

Prophys

Sur une nouvelle feuille, créez un chapitre E6 intitulé « La sécurité en électricité » et faites l’activité 1 ci-dessous.

.

Activité à rechercher avant de venir en cours

.

Activité 1 : Court-circuit du générateur

.

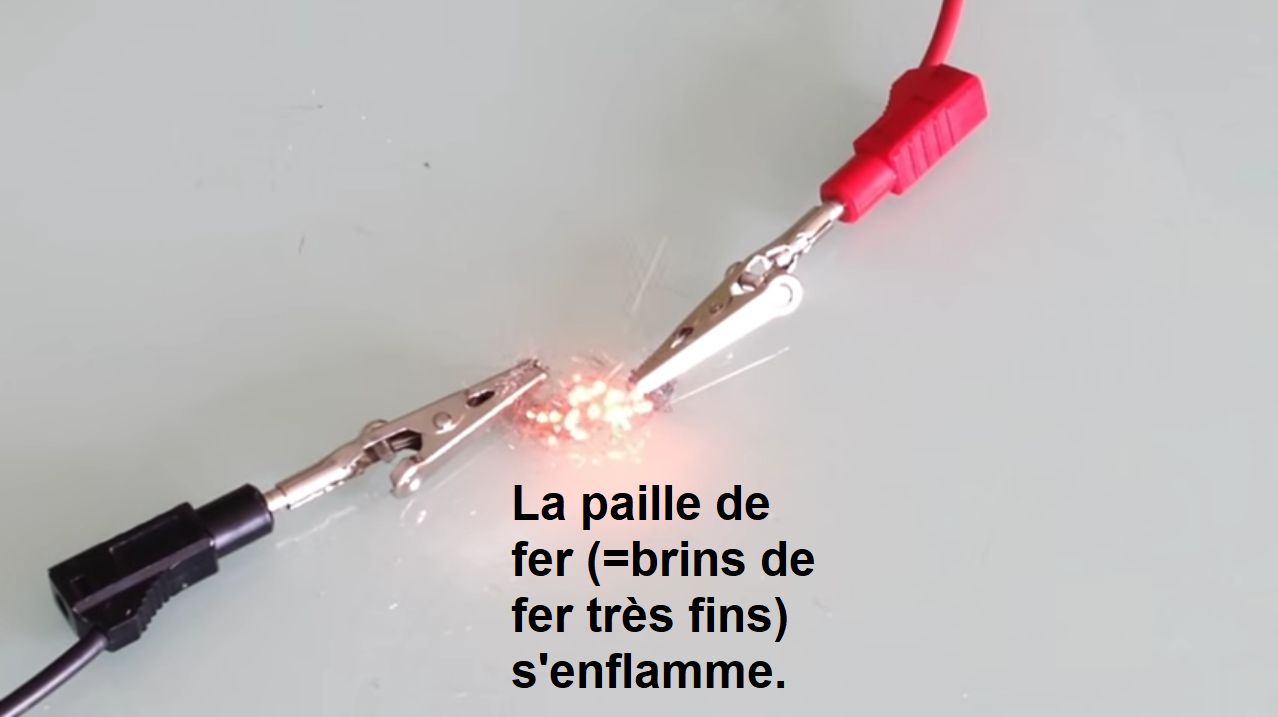

Visionner la vidéo suivant (Cliquer sur l’image pour ouvrir, ou cliquer sur le lien YouTube suivant « Court-circuit du générateur« )
.


Questions (répondre par écrit dans votre cours) :
.
  • 1° Qu’arrive-t-il à la paille de fer quand on branche la pile en court-circuit ?
  • 2° Pourquoi un cout-circuit peut-il s’avérer dangereux s’il se produit dans l’installation électrique d’une habitation ?
  • 3° Recherche internet : « Quel est le nom du dispositif électrique qui permet protège l’installation électrique d’une maison en cas de court-circuit ? » (Tu peux aussi demander à tes parents).

.

.

Activités qui seront faites en classe

.

.

Activité 2 : La surintensité

.

1° Réalisation du montage

Utiliser FIREFOX le navigateur de Mozilla et débloquer le à la demande.

Accéder au module suivant en cliquant sur l’image ci-dessous (Si demandé, activer Adobe flash Player… puis Autoriser). Réaliser le montage correspondant à l’image.

.

.

Vous pouvez recommencer en cliquant sur « Recommencer avec un autre fusible«

.

2° Répondez aux questions suivantes (par écrit puis faites corriger par le professeur) :

2.1° Combien vaut l’intensité dans l’ampèremètre avant que le fusible ne grille ?

2.2° Quelle est la valeur de l’intensité maximale supportée par le fusible (lire la valeur indiquée)

2.3° Pourquoi le fusible grille-t-il sur ce montage ?

.

.

Activité 3  : Le court-circuit

.

1° Réalisation du montage

Utiliser FIREFOX le navigateur de Mozilla et débloquer le à la demande.

Accéder au module suivant en cliquant sur l’image ci-dessous (Si demandé, activer Adobe flash Player… puis Autoriser). Parcourir les 3 pages de l’animation et suivrez les messages « interprétation ».

.

.

2° Répondez aux questions suivantes (par écrit puis faites corriger par le professeur) :

2.1° Pourquoi la paille de fer brule-t-elle lorsque la pile est en court-circuit ?

2.2° Par où circule le courant électrique lorsqu’il a le choix entre passer par les lampes ou passer par le court-circuit ? (voir l’éclat de la lampe)

2.3° Donner la raison qui explique pourquoi il préfère ce trajet

Indication : La résistance du court-circuit est égale à zéro.

2.4° Relancer l’animation de l’activité précédente (=activité 2). Sur cette animation, réaliser un montage réalisant un court-circuit particulier qui met le générateur en court-circuit sans qu’aucune des lampes ne s’allume jamais.

Toujours sur l’animation précédente, dans cette situation de court-circuit particulière, lire la valeur indiquée par l’ampèremètre avant que le fusible ne grille ? (Marquer votre résultat dans votre cours et montrer votre montage au professeur avant de démonter votre circuit).

.

.

 Bilan

.

Cliquez sur le lien suivant pour accéder à la CARTE MENTALE de ce chapitre.

Pour des compléments de cours, cliquez sur le lien suivant : Soutien scolaire

.

.

 Corrigés

.

Des éléments de correction apparaitront ici lorsque le chapitre aura été complété.

Aucun corrigé n’est accessible pour le moment

En cas d’absence, ou autre nécessité, faites une demande sur la messagerie d’ECOLE DIRECTE pour obtenir le corrigé anticipé du cours. Un code d’accès vous sera fourni. Vous pourrez l’utiliser ci-dessous pour accéder au corrigé dans la partie ci-dessous, protégée par mot de passe.

.

.

Le contenu ci-dessous est protégé par mot de passe

Un code vous sera donné par votre professeur lorsque le chapitre sera terminé.

.
